一般情况下，霍尔开关有棕、蓝、黑三根引线，其中棕线和蓝线分别接电源的正负极，黑线接信号的输出线。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

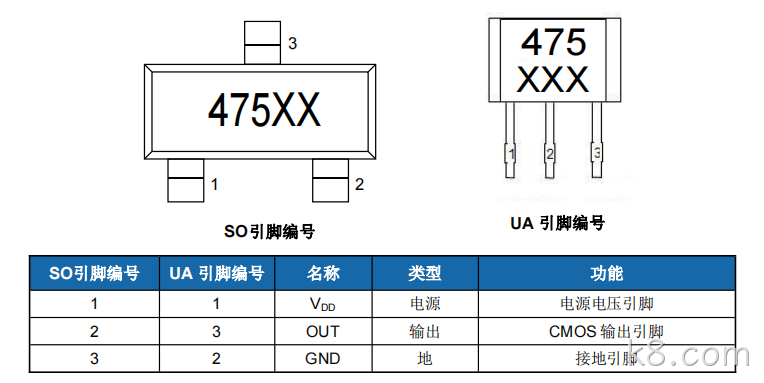

插件：印章面向自己，管脚向下，从左到右分别为：1脚接电源（正极）2脚接地（负极）3脚接输出（信号）

贴片：印章面向自己，2个管脚向下，从左到右分别为：1脚接电源（正极）2脚接输出（信号）3接地（负极）

以上就是常见的霍尔元件的管脚定义以及引脚接法示意图，如需要咨询或了解更多的霍尔知识可联系在线客服，欢迎随时咨询！
