HS288双极锁存型高灵敏度霍尔元件

HS288是一款基于混合信号CMOS技术的双极锁存型霍尔效应传感器，器件内部集成了电压调节器、带动态偏置补偿系统的霍尔传感器、施密特触发器和一个开漏极输出驱动，这些都在个开漏极输出驱动，这些都在一个封装里。
这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。除了以下“应用”中列出的中列出的应用外，这款传感器还有很多其他应用。它的设计、参数及性能被优化为最适合用在5V -12V直流无刷电机的变相应用中。
因为HS288的宽工作电压以及宽泛的温度选择范围，使得它非常适合用于汽车、工业以及消费行业中。

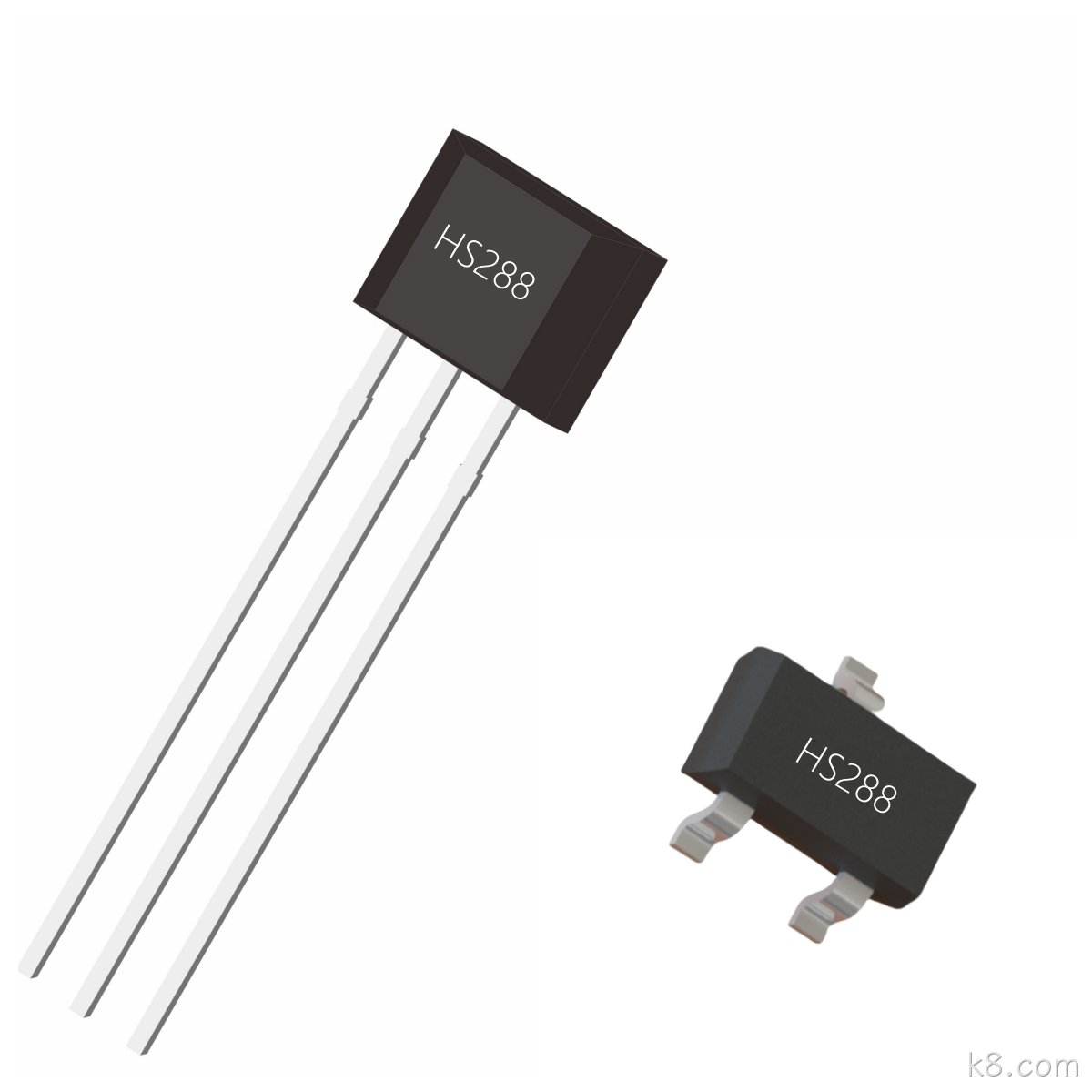

这款IC有贴片型的SOT封装和可以直接插入的单排直插TO-92S扁平型封装，这两款3 个引脚的封装都符合RoHS标准。

HS288表现出锁存型磁开关特性。因此，它需要南极和北极都能恰当地运作。
当垂直于霍尔传感器的磁场强度超过工作点阈值BOP，输出低电平（输出导通）。导通后，输出电压为VDson。

注意该器件被锁存，即是南极面向器件标记面的磁感应强度足够大到使器件导通，即使南极被移开（B→0），器件依然保持导通。这个锁存特性将器件定义为存在磁记忆。
当磁感应强度减小到低于释放点BRP时，输出截止（输出高电平）。磁铁的工作点和释放点之间的差异就是器件的磁滞BHYS。

内置磁滞防止了开关点附近的输出振荡，使得输出在存在外部机械振动和电噪音的情况下也能清晰地转换。
该有对称的工作点和释放转换点（BOP=|BRP|）的器件工作时类似一个锁存器。这就意味着同样强度的磁场和不同的方向能使输出变高或变低。
在磁滞区域（低于BOP，高于BRP）给器件上电会得到一个不确定的输出状态。在第一次远高于BOP或者远低于BRP后才能获取正确的状态。
SOT-23封装器件与UA封装的相反。SOT-23输出晶体管是在加到标记面表面的北极磁场强度足够强的时候被锁存。

HS288是一款高磁灵敏度的霍尔效应传感器，基于混合信号CMOS工艺。这款多功能的锁存器适合大多数的应用需求。
斩波稳定放大器使用开关电容技术以抑制霍尔传感器和放大器的偏置电压。CMOS工艺使这种先进的技术成为可能，并且具备比Bipolar工艺更小的芯片尺寸和更低的功耗。

小芯片尺寸也是减少物理应力影响的重要因素。该结合能得到更加稳定的磁特性，并能使设计更快更精确。
它的宽工作电压范围：3.5V ~ 24V，低功耗和较大的工作温度选择范围：“L”，“E”等级使得该器件能适用于汽车，工业和消费应用中。

产品特点

1.宽工作电压范围：3.5V ~ 24V
2.高磁灵敏度–多功能
3.CMOS工艺
4.稳定的斩波放大
5.优越的温度稳定性
6.极低的开关点漂移
7.对物理应力不敏感
8.低电流消耗
9.带上拉电阻的输出驱动

主要应用
